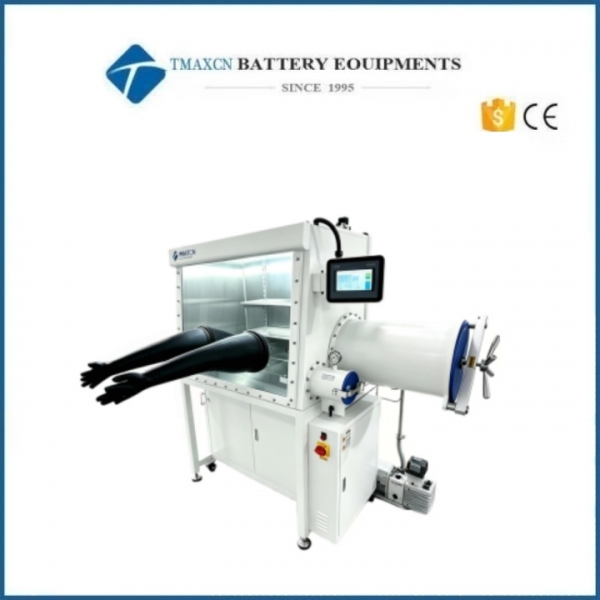

Технические параметры стандартного перчаточного бокса | Камера из нержавеющей стали 304 | O₂ < 1 ppm / H₂O < 10 ppm | Двухступенчатая система очистки + вакуумная система

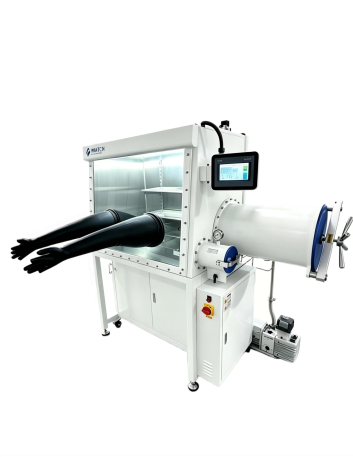

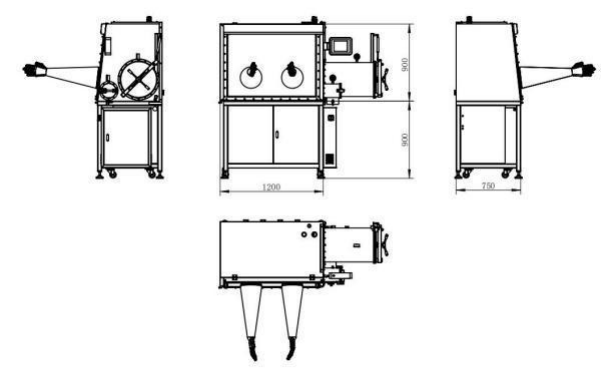

Прилагается чертеж с размерами:

I. Критерии приемки:

В стандартных условиях, а именно при постоянной температуре 20–25 °C и относительной влажности 65%, с использованием инертного газа чистотой 99,999%, содержание кислорода в циркулирующей воде пустого корпуса контейнера достигло значения менее 1 ppm.

II. Стандартная комплектация и основные технические показатели перчаточного ящика

1. Корпус в форме коробки

1.1 Габариты корпуса коробки следующие: 1200 мм (длина) × 900 мм (высота) × 750 мм (ширина у основания);

1.2 Материал: Конструкция полностью из нержавеющей стали [SUS304], толщина 3 мм.

1.3 Отверстие для перчатки: диаметр 220 мм, изготовлено из цельного алюминия.

1.4 Перчатки: Диаметр перчатки 8 дюймов, толщина 0,4 мм, изготовлены из бутилкаучука.

1.5 Окно: Наклонная конструкция рабочей поверхности, съемное переднее окно из закаленного безопасного стекла толщиной 8 мм.

1.6 Во время работы может поддерживаться определенное положительное и отрицательное давление (-12 мбар - 12 мбар).

1.7 Корпус коробки оснащен светодиодными лампами с антибликовым покрытием, излучающими мягкий свет.

1.8 В корпусе устройства предварительно установлена плата с многоконтактным разъемом питания (питание: 220 В ±10% 50 Гц ±10%).

1.9 Корпус устройства оснащен множеством стандартных интерфейсов KF-40, облегчающих подключение жидкостей, газов, сигналов и т. д.

1.10 Корпус ящика имеет два яруса полок или оснащен ящиками с полками.

1.11 Подставка: на колесиках, высота 900 мм. Колесики выполняют функции выравнивания, перемещения и фиксации.

1.12 Скорость утечки из корпуса коробки составляет менее 0,001 об.%/ч;

2. Переходная кабина

2.1 Форма: Цилиндрическая (нержавеющая сталь 304), соединена с перчаточным боксом, управляется клапанами.

2.2 Габариты: Диаметр 390 мм, длина 600 мм. Большая переходная кабина (управляется с правой стороны), внутри кабины имеется подвижный лоток. С правой стороны бокса расположена малая переходная кабина размерами Ф 150 мм × 330 мм. Автоматические клапаны на большой переходной кабине регулируют всасывание и надувание. В малой переходной кабине для всасывания и надувания используются ручные клапаны.

2.3 Лоток: Может свободно выдвигаться (оборудован большим переходным отсеком).

2.4 Степень вакуума: ≤ -0,1 МПа (для создания вакуума и отображения значений вакуума необходимы как большой, так и малый правый переходный отсек), вакуумные манометры выбраны из Германии (Wika).

3. Система управления рециркуляционной очисткой

3.1 Система управления

3.1.1 Режимы работы: Автоматический режим, циклический режим и режим управления вакуумной камерой отображаются на ЖК-дисплее. В блоке управления используется немецкий ПЛК Siemens.

3.1.2 Регулирование давления: Регулирует давление в блоке управления до заданного значения.

3.1.3 Ножная педаль: Позволяет регулировать давление в перчаточном боксе, облегчая работу.
3.2 Система циркуляции и очистки

3.2.1 Контроль окружающей среды: H2O < 1 ppm, O2 < 1 ppm.

3.2.2 Регулировочное устройство: Регулировка осуществляется с помощью сенсорного экрана ПЛК (нагрев, вакуумирование, очистка, регенерация). Весь процесс не требует ручного контроля.

3.2.3 Рабочий газ: N2 или Ar (циркуляция газа).

3.2.4 Циркуляционный вентилятор: Расход 0 - 100 м³/ч.

3.2.5 Одноступенчатая очистная колонка: немецкое деоксидирующее вещество BASF 5 кг, американское эффективное водопоглощающее вещество UOP 5 кг.

3.2.6 Очистительный клапан: Полностью автоматический электрический клапан. Модульная конструкция.

3.2.7 Фильтр: Высокоэффективный фильтр с фильтрующей сеткой диаметром пор 0,3 микрона, соответствующий стандартам HEPA.

3.3 Система регенерации

Используется для повторного использования системы очистки с целью ее активации; для регенерации требуется газовая смесь N2/H2 или Ar/H2, при этом содержание H2 составляет 5–10%.

3.4 Система отображения

В блоке управления используется сенсорный экран Siemens. Меню управления: китайский, английский.
4. Вакуумная система

4.1 Автоматическое управление вакуумным насосом: вакуумный насос должен включаться, когда это необходимо системе.

4.2 Предельная степень вакуума вакуумного насоса должна быть ≤ 5×10⁻¹ Па.

4.3 Переходная кабина может быть эвакуирована отдельно и может управляться независимо в любое время.

III. Выбор и основные технические характеристики перчаточных ящиков

1. Анализатор воды (1 шт.)

1.1 Диапазон: 0 - 1000 ppm

1.2 Погрешность: ±1% ppm

1.3 Условия окружающей среды: -10 ℃ ~ 50 ℃

1.4 Дисплей: дисплей ПЛК

2. Анализатор кислорода (1 шт.)

2.1 Диапазон: 0 - 1000 ppm

2.2 Погрешность: ±1% ppm

2.3 Условия окружающей среды: -10 ℃ ~ 50 ℃

2.4 Дисплей: дисплей ПЛК

IV. Условия эксплуатации оборудования: (Предоставляются пользователем)

4.1 Источник питания: двухфазный трехпроводной переменный ток 220 В, мощность ≥ 1,5 кВт;

4.2 В лаборатории должен быть отдельный заземляющий провод: сопротивление менее 3 Ом. Для соединения оборудования с заземляющим проводом рекомендуется использовать плоский медный провод с поперечным сечением ≥ 10 мм².
4.3 Водоснабжение: отсутствует;

4.4 Относительная влажность: < 75%;

4.5 Внутри помещений отсутствует большое количество пыли, а также коррозионные, легковоспламеняющиеся или взрывоопасные газы.

V. Основная таблица конфигураций продукта
